Бывает прямая и обратная (кроссовер, кросс-линк) обжимка патчкорда. Прямая разводка используется при соединении компьютер-хаб/свитч. Обратная- для прямого соединения двух компьютеров, без использования хаба/свитча.

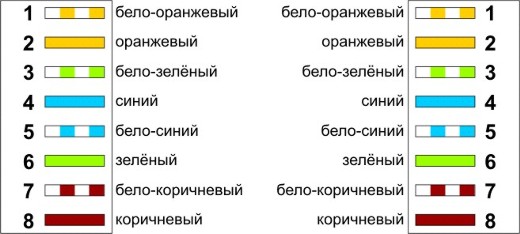

ПРЯМАЯ:

ОБРАТНАЯ:

Практика:

1) Берётся кабель

2) Удаляется кусок внешней оболочки длиной 12.5 мм.

3) Сами разноцветные проводки НЕ зачищаем!

4) Исходя из требуемой схемы обжимки (прямая/обратная), вставляем проводки в вилку до упора.

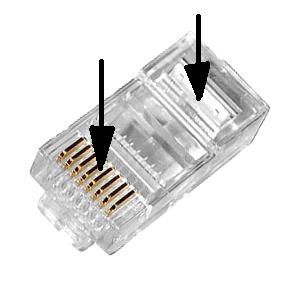

Рис. стрелками обозначены элементы которые нужно вдавить.

5) Если внимательно посмотреть на вилку, видно, что контакты немного выступают. Нужно вдавить их, чтобы пробить изоляцию проводков. Контакты должны находиться ниже уровня разделительных перегородок примерно на 1 мм. (в противном случае можно испортить контакты в гнезде).

6) Осталось зажать кабель (см. стрелку на рисуноке)
